Relevez le challenge : Optimisez un composant de l'hypercar PRÆDARIUS Aera.

Présentation

Le Contexte

L'Hypercar PRÆDARIUS Aera

DYSITECH S.A.S. développe PRÆDARIUS Aera, un prototype d’hypercar faisant office de démonstrateur de savoir-faire et de plateforme collaborative avec des partenaires prestigieux tels que NVIDIA.

Spécifications Techniques

  • Motorisation V8 6.6 L Biturbo
  • Puissance 1800 ch (hp)
  • Couple max 1600 Nm
  • Poids total 1350 kg
  • 0 à 100 km/h 2,6 sec
  • Vitesse max > 400 km/h

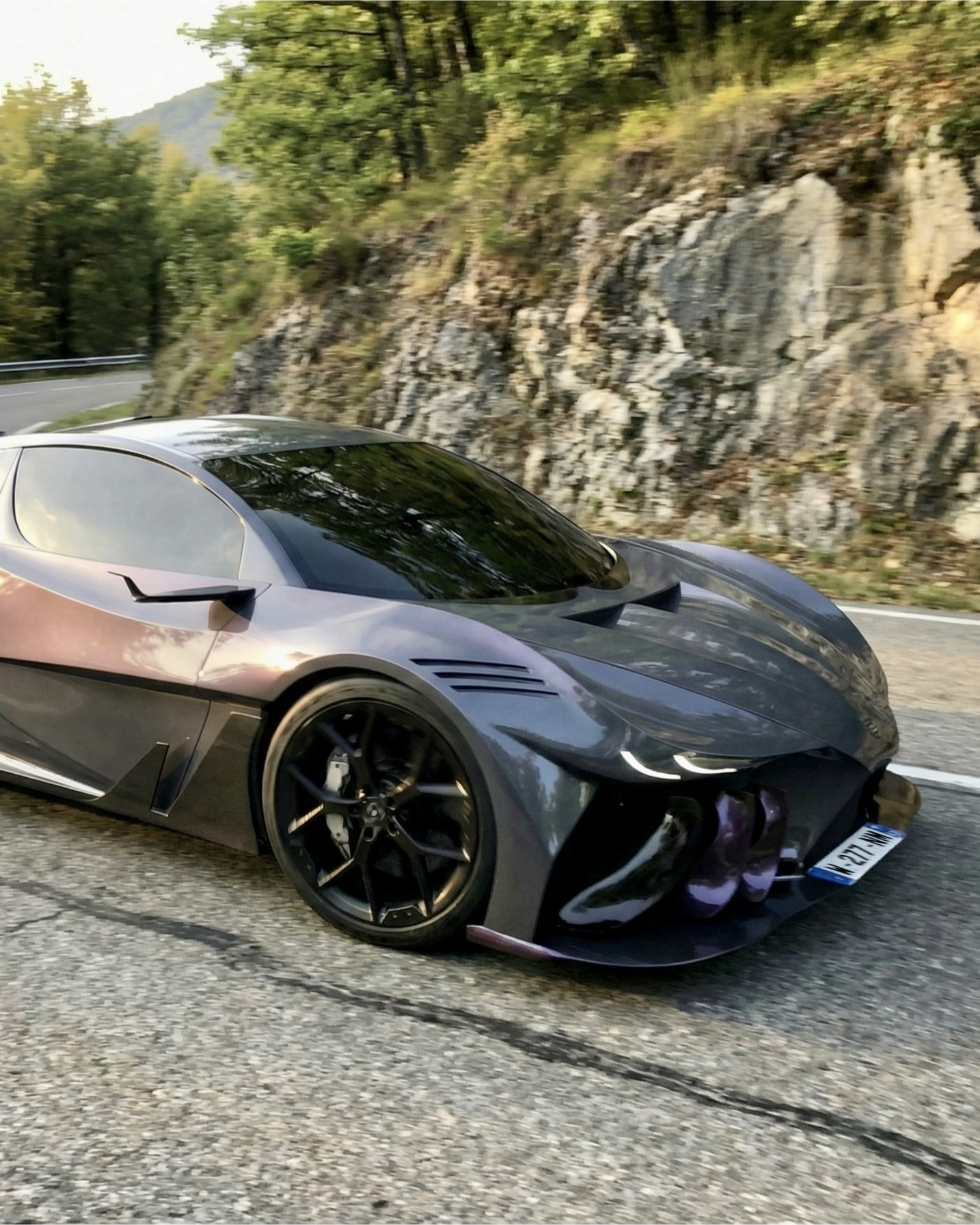

Vue PRÆDARIUS 1 Vue PRÆDARIUS 2 Vue PRÆDARIUS 3 Vue PRÆDARIUS 4
Innovation & R&D

Partenariats prestigieux

Simulation Volcano

Étude CFD Avancée

Les tests en mécanique des fluides numérique (CFD) lors du développement de la PRÆDARIUS Aera ont été réalisés en collaboration avec les scientifiques de Volcano Platform, une start-up américaine deeptech. Cette collaboration à été dirigée par Cetin Kiris, ancien directeur de la branche aérodynamique de la NASA (Ames) et désormais CEO de Volcano Platform.

NVIDIA Inception

IA & Jumeau Numérique

DYSITECH S.A.S. rejoint le prestigieux programme start-up du géant mondial NVIDIA et collabore sur des sujets pointus, comme le jumeau numérique et l'IA pour l'automobile.

Challenge Technique

Optimisation

La PRÆDARIUS Aera repose sur une architecture à moteur central arrière et transmission arrière, induisant une répartition des charges et des transferts dynamiques différente entre les essieux. Vous réaliserez l’optimisation de deux composants clés, les bell cranks, sans contrainte de coût.

Bell crank avant : fortement sollicité lors des phases de freinage, de transfert de charge longitudinal et de compression sous charge aérodynamique.

Bell crank arrière : soumis à des efforts plus marqués en traction, en charge verticale arrière et lors des compressions sévères à haute vitesse.

Suspension concept

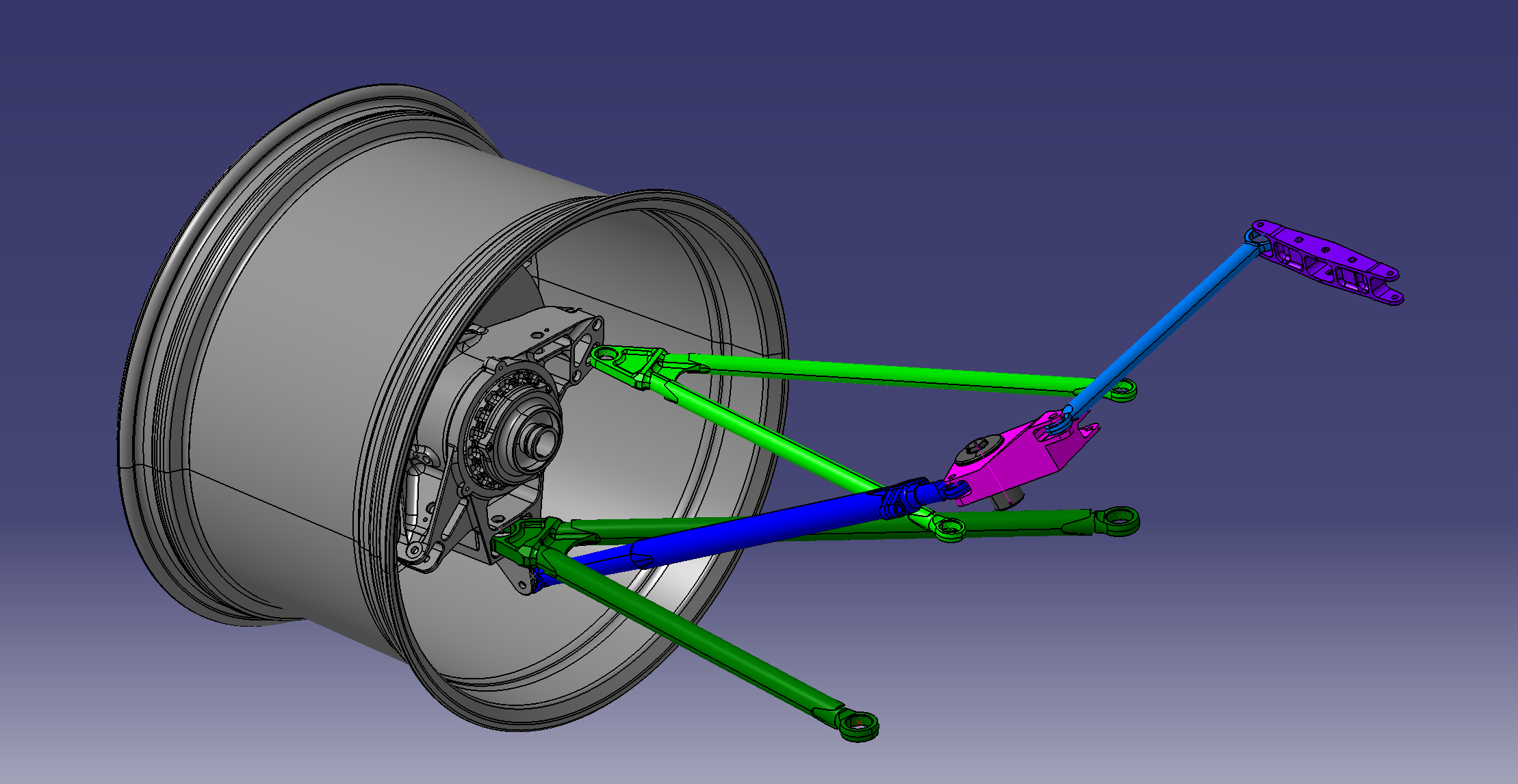

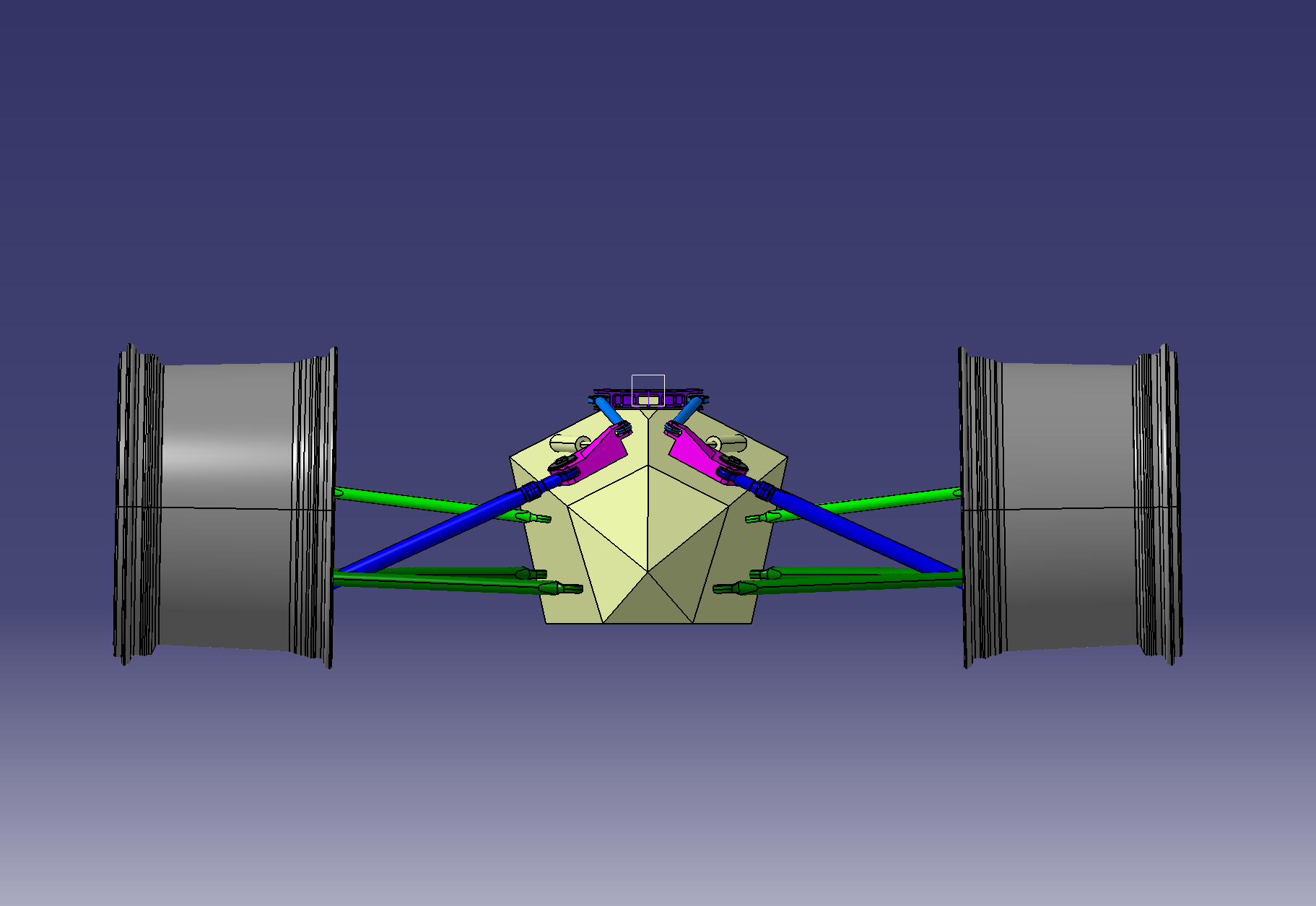

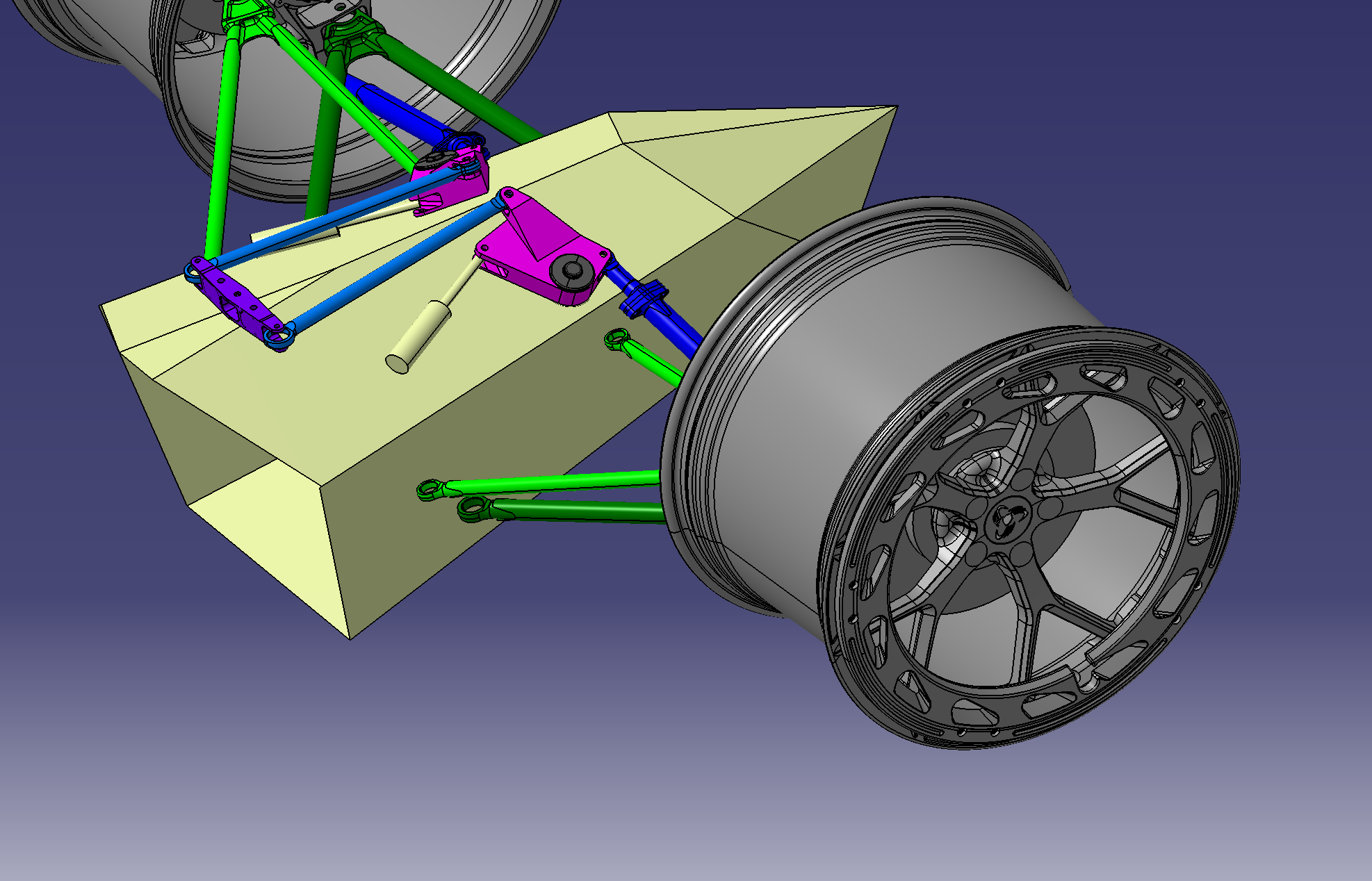

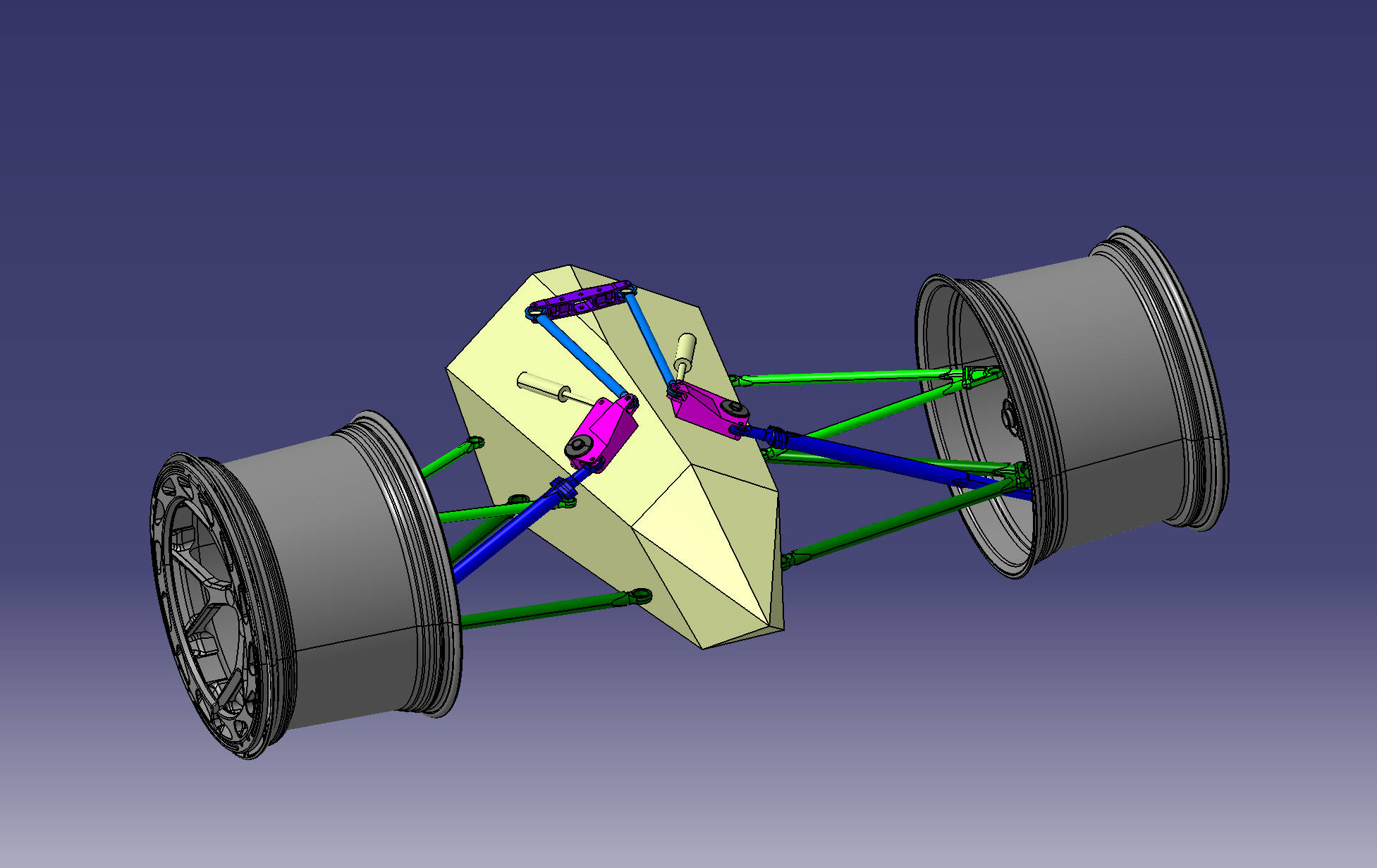

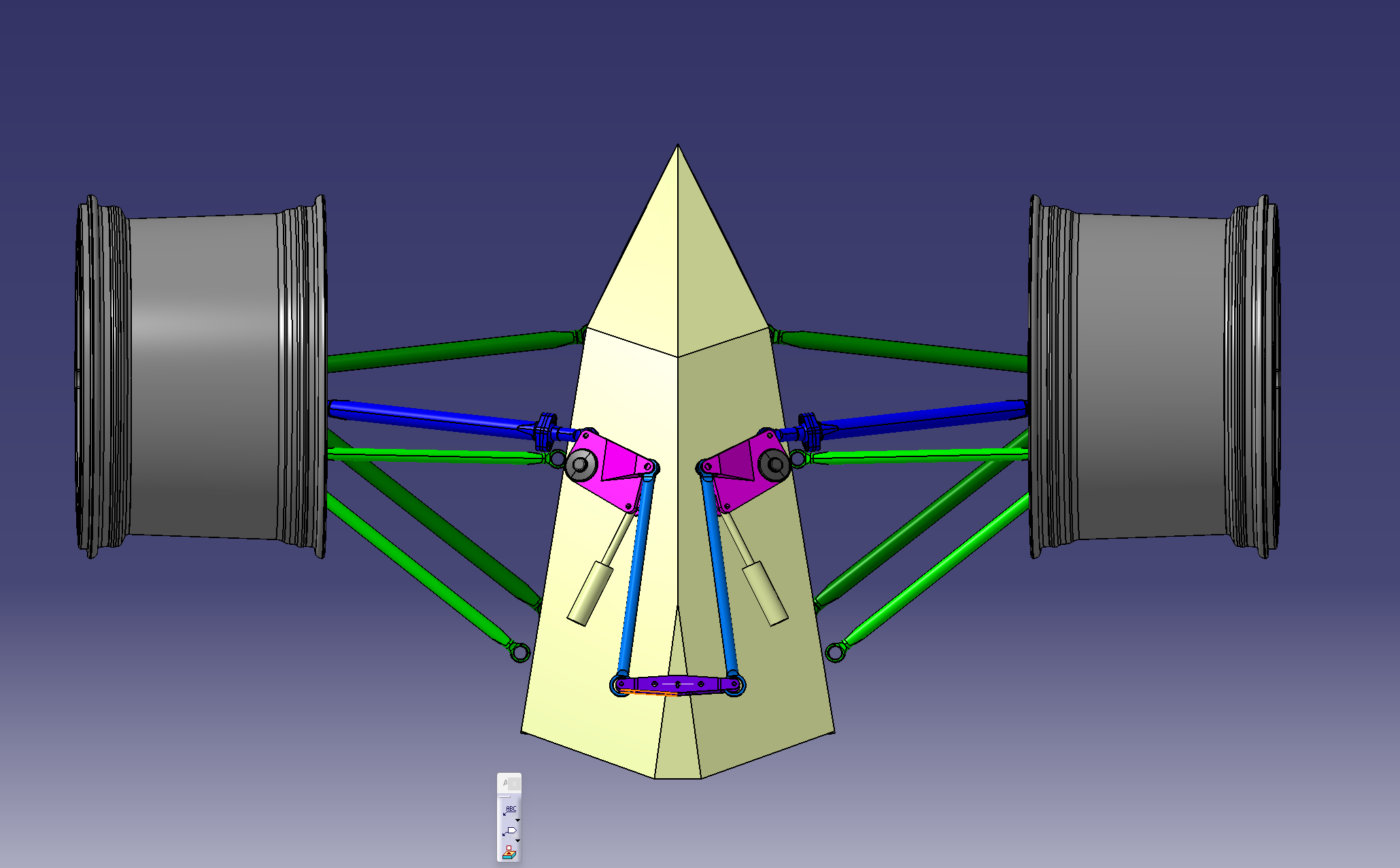

Système de suspension arrière où l'on peut voir le Bell Crank, le push rod, la double triangulation reliée au porte-moyeu de la roue, et la biellette reliée à l'anti-roll bar.

Cinématique du système de suspension

Directives

Objectifs du Hackathon

L'objectif n'est pas de concevoir une pièce parfaite dès la première itération, mais d'exploiter des résultats d'analyse existants afin d'identifier des pistes d'optimisation cohérentes, réalistes et argumentées.

Interpréter

Interpréter l'analyse statique par éléments finis (FEA)

Analyser

Analyser minutieusement le champ de contraintes de la géométrie initiale.

Identifier

Cibler les zones surdimensionnées et les volumes faiblement chargés en contraintes.

Optimiser

Proposer une géométrie optimisée axée sur la topologie et l'allègement de masse.

Préserver

Maintenir impérativement les surfaces fonctionnelles (Surfaces violettes).

Orienter

Adapter la pièce vers un procédé réaliste : usinage 5 axes.

Modélisation

Ingénierie Système (SysML)

Formalisation de l'environnement, de la chaîne d'effort et des contraintes mécaniques liant les bell cranks à l'architecture globale de la PRÆDARIUS Aera.

Bell Crank Avant

Bell Crank Arrière

Agrandir
SysML Diagram
Géométries interactives

Pièces à Optimiser

Visualisation interactive des résultats FEA de référence.

Bell Crank Avant

Essieu Directeur

AV-REF-01

Bell Crank Arrière

Essieu Moteur

AR-REF-01
Données FEA

Analyse des Contraintes

Les résultats fournis (Von Mises) ont pour but de mettre en évidence les zones les plus sollicitées, les volumes faiblement chargés et les marges d'optimisation géométrique potentielles.

Échelle des contraintes (Von Mises)

Faible Moyenne Critique

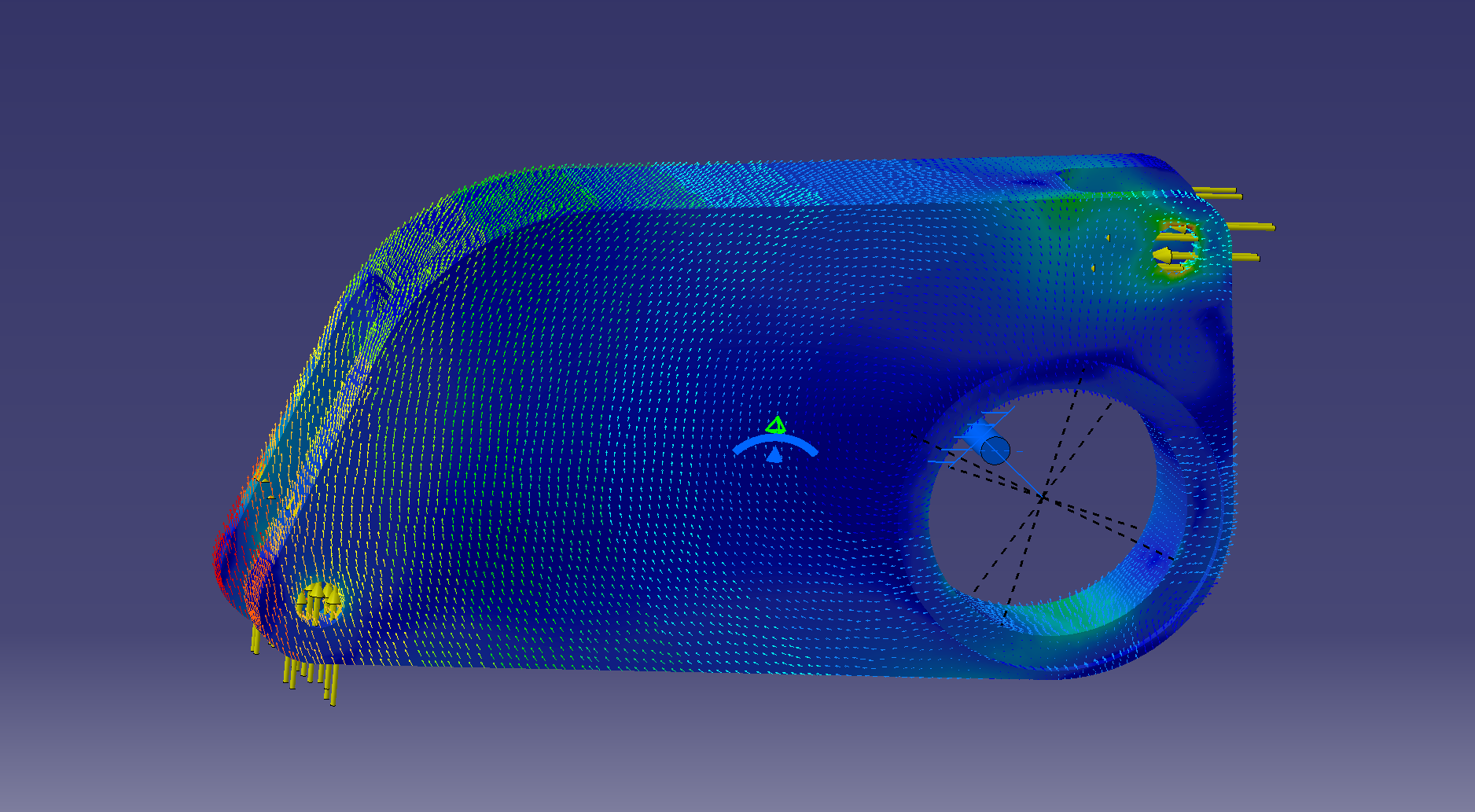

FEA Avant

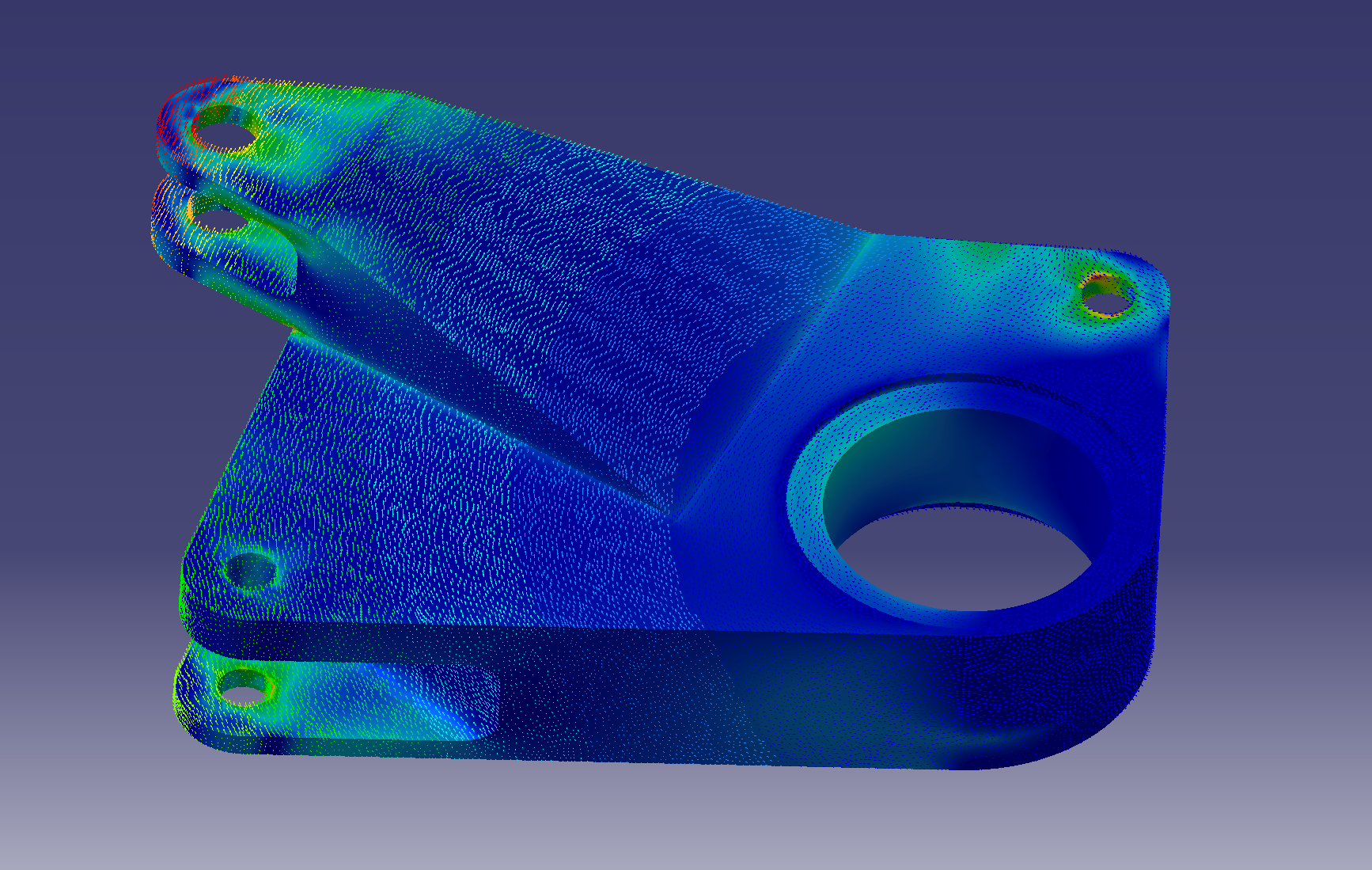

FEA Arrière
Physique

Spécifications & Cas de Charge

Cas dimensionnant : cas de charge dans une configuration pouvant intégrer des effets combinés de compression, de transfert de charge et d’excitation verticale.

Suspension Avant

Cas — Dimensionnant

Effort pushrod 20 000 N
Liaison ressort 13 000 N

Suspension Arrière

Cas — Dimensionnant

Effort pushrod 22 000 N
Amortisseur 15 000 N
Anti-roll Bar 11 250 N
Règlementation

Règles de Conception

Strictement Figés

  • Positions des axes fonctionnels
  • Diamètres d'alésage imposés
  • Surfaces d'interface
  • Zones de montage

Paramètres Optimisables

  • Épaisseurs de voile
  • Évidements
  • Nervures et congés
  • Répartition locale de matière
  • Logique globale d'optimisation
Onshape

Environnement de Modélisation CAO

Dans le cadre de l'optimisation de la pièce, l'utilisation de l'environnement de modélisation Onshape est obligatoire. Cet outil industriel offre des capacités paramétriques adaptées pour respecter les règles de conception et la préservation stricte des interfaces fonctionnelles.

Accéder à Onshape
Production

Orientations de Fabrication

Usinage 5 Axes

  • Accessibilité outil et stratégie de bridage
  • Rayons internes compatibles avec la fraise
  • Cohérence industrielle globale de la pièce
Restitution

Livrables Attendus

01

Fichiers CAO Bell Crank AV et AR

Géométries optimisées (dans Onshape).

02

Simulation

Choisir un matériau et effectuer la simulation préconfigurée dans Onshape et afficher Von Mises.

03

Mises en plan

Vues et cotation.

Rapport Comparatif

Compléter le document de rendu Google Slide Ratio Masse / Simulation (à rendre au format .pdf).

Ouvrir le modèle
